DLS
DLS 4D/8D/13D
Economical solution with flexible drawer partitions suitable for a range of items.
Semi-secure with 4, 8 or 13 electronically locked drawers.
적용 대상
MATRIX DLS complements the MATRIX range of automated tool dispensers, offering spacious open drawer planning with configurable storage capacity. Suitable for a variety of cutting tools and related commodities, such as:
- 커터, 홀더, 드릴 또는 블레이드 류
- 인서트 제품 류
- 초경 드릴, 엔드밀 제품 류
- 건드릴, 사이드 커터와 같은 길고 큰 제품의 수납
- 게이지류
- 측정기기
- 중소 형 연삭 휠 제품 군
- 치 공구 및 기타 구성품
- 중소형 관리 가능한 자재 수납
Drawer Specifications
- 4D model : 1D x 101mm/4” (H); 2D x 153mm/6” (H); 1D x 203mm/8” (H)

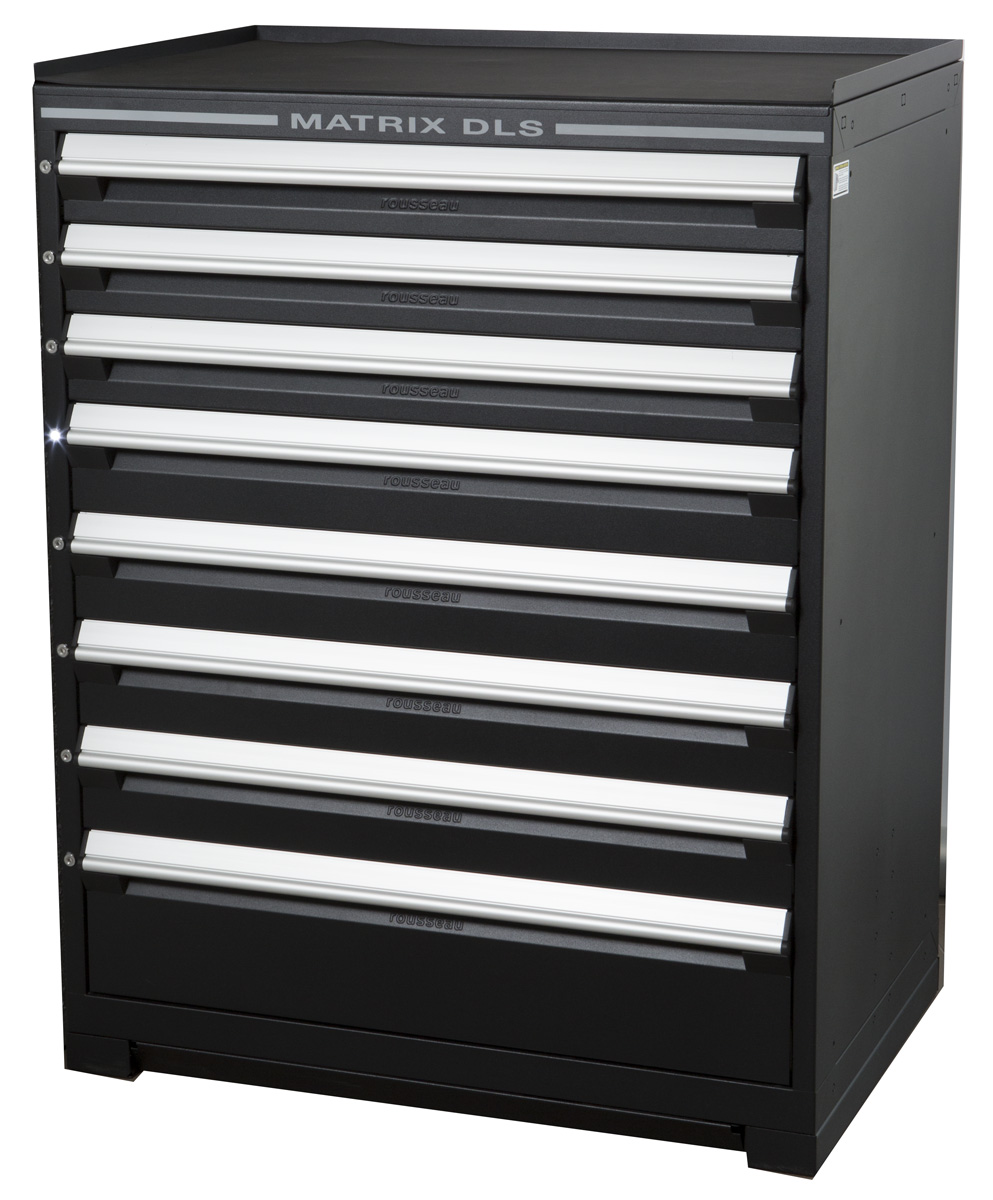

- 8D model : 3D x 101mm/4” (H); 4D x 127mm/5” (H); 1D x 203mm/8” (H)
- 13D model: 12D x 76mm/3” (H); 1D x 101mm/4” (H)
- 서랍과 서랍 사이에 10mm 공간 확보로 부드럽고 견고한 작동
- 서랍 1개당 최대 적재 가능 중량 : 180kg

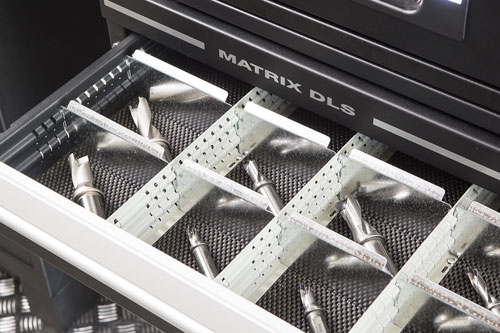

- Partitions supplied with each drawer are factory installed but may be changed

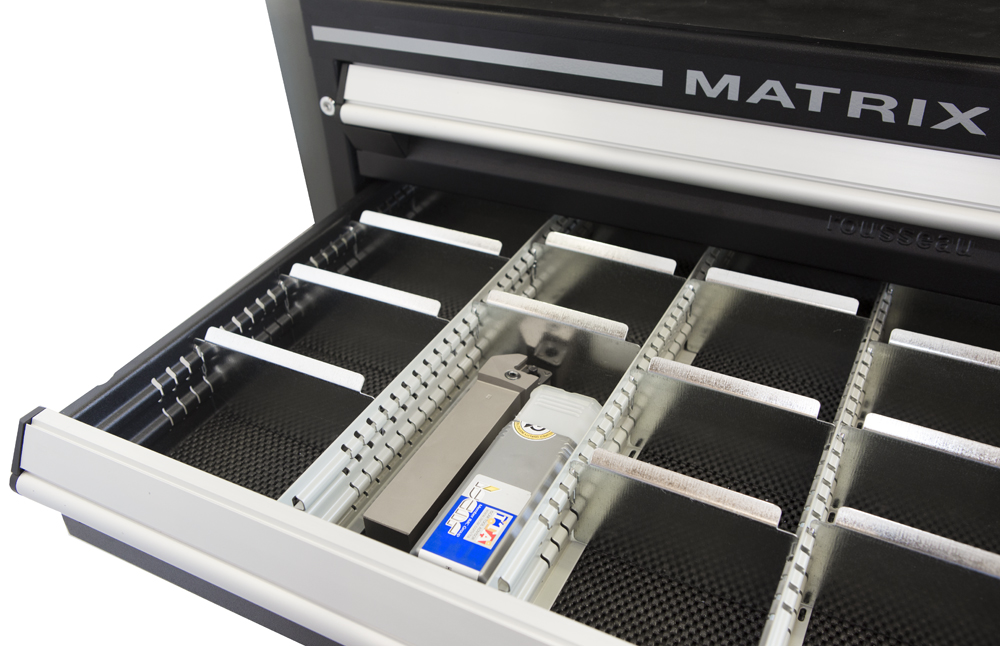

- Dividers supplied with each drawer may be installed on-site in any available slot
Cabinet Specifications
- Sturdy industrial cabinet
- 2 versions: TOUCH (stand-alone for 8D/13D) and POD (add-on)

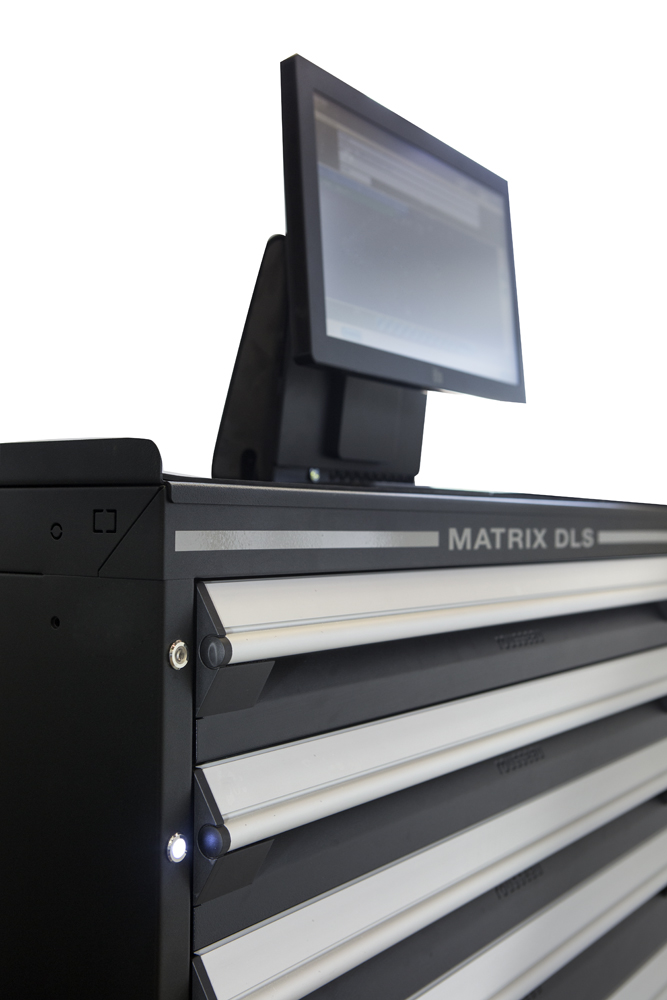

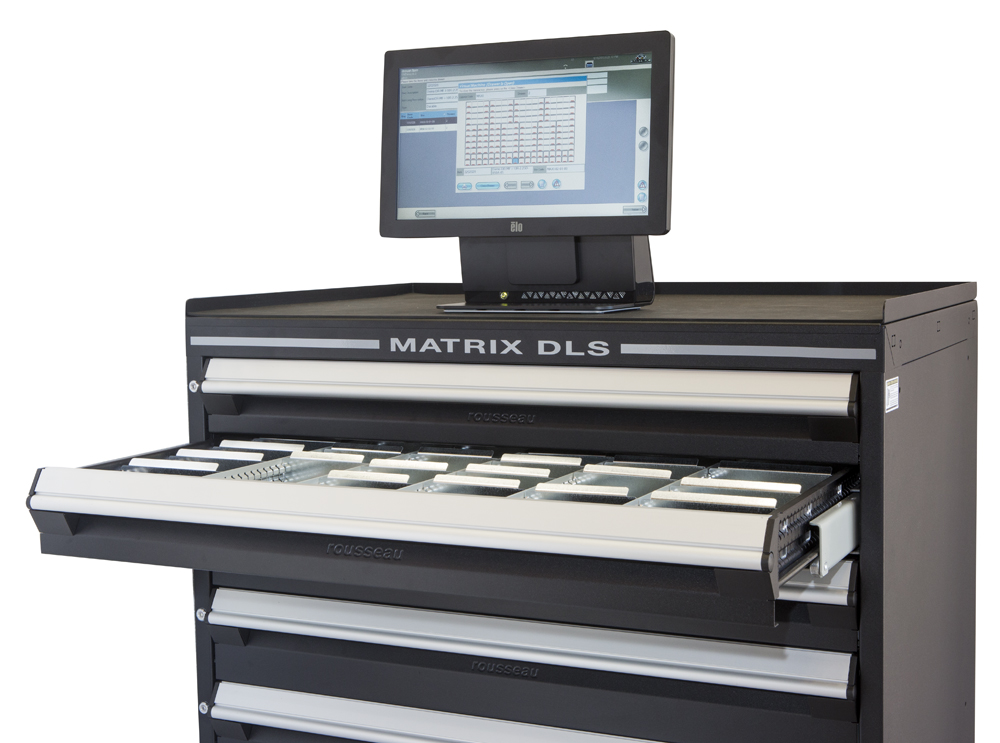

- 터치 스크린 버전 구성 : 올 인원 터치 PC, 바코드리더기, 스위치허브, 매트릭스 관리 프로그램 탑재

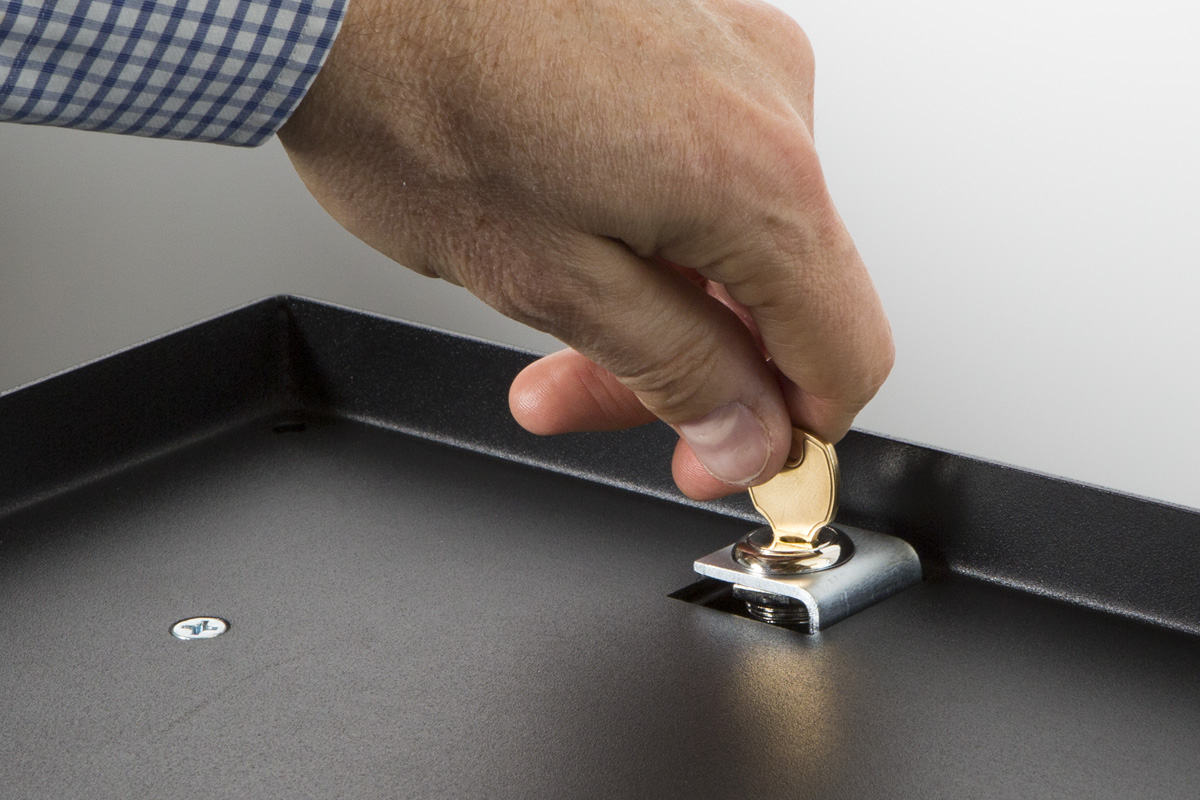

- 전원 이상 시 수동 개폐 가능
- LAN을 이용한 통신 및 데이터 전송, 230V 전원 사용

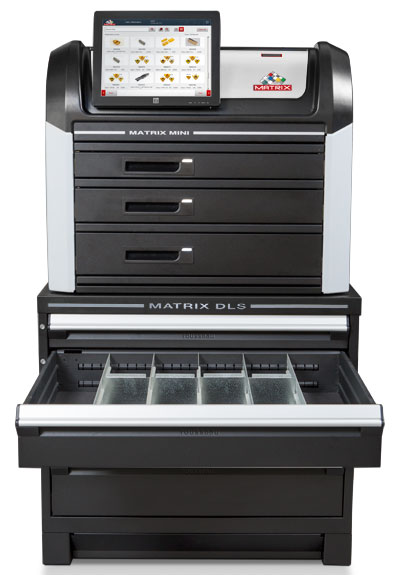

- 4D cabinet dimensions: 915mm/36” (W) x 610mm/24” (D) x 820mm/32” (H) [suitable as a base for MATRIX MINI]
- 8D/13D cabinet dimensions: 915mm/36” (W) x 610mm/24” (D) x 1220mm/48” (H)
- 지게차, 핸드리프트 사용공간 – 100mm 높이(H)

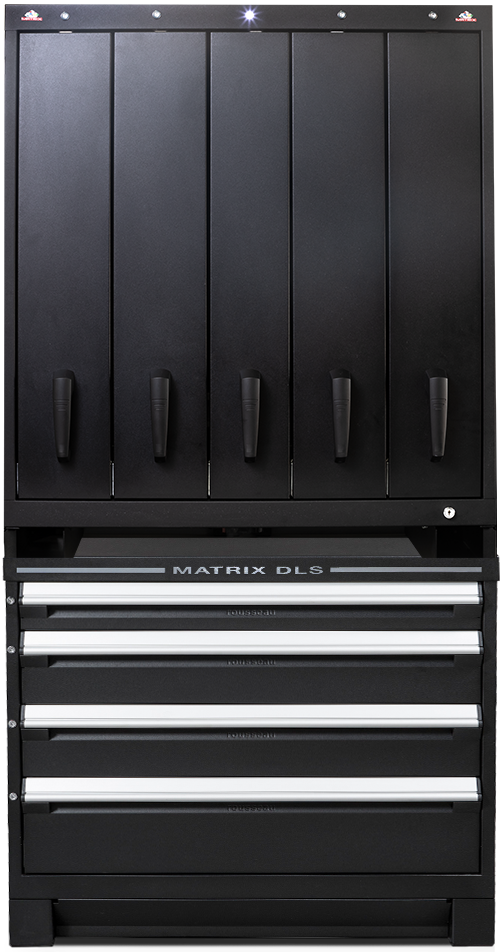

DLS -V 5D
5단 서랍으로 구성되어 조립된 어셈블리 아버 수납이 가능한 장비 매트릭스 소프웨어를 통한 동작, 제어, 데이터 관리
- 서랍 당 기본 3개 조립 랙 재공
- 랙 옵션:
6개 홀 타입 : HSK A63 / C6 / 40T
8개 홀 타입 : 30T - 상하좌우 수평조절이 가능한 지지대 적용
- DLS 4D 단독 설치 또는 작업대 위 설치 가능
- POD 버전 [터치스크린 없는 모델]로 기존에 장비와 연결, 확장 적용 가능
- 캐비닛 크기 :
W[가로]915mm x D[세로]610mm x H[높이]1070mm
